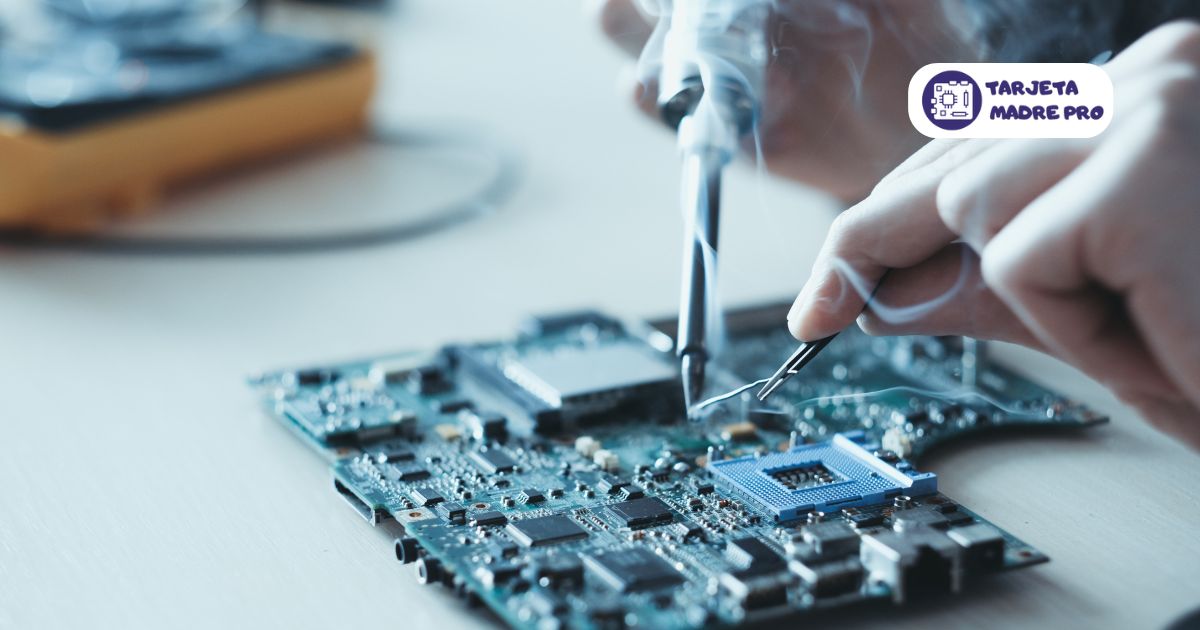

Cómo Soldar una Tarjeta Madre: Guía Paso a Paso

La soldadura de componentes en una tarjeta madre puede ser un proceso complicado, pero con las herramientas y técnicas adecuadas, es completamente posible. Aquí te guiaré paso a paso, compartiendo tanto las herramientas necesarias como el método para soldar y desoldar componentes de forma segura y efectiva.

Herramientas Básicas para Soldar Componentes Electrónicos

Para trabajar con una tarjeta madre, necesitamos herramientas específicas que faciliten la soldadura y mantengan los componentes en buen estado:

• Cautín: Un cautín de entre 30 a 40W es adecuado para este trabajo. Asegúrate de que la punta esté en buenas condiciones y limpia, ya que las puntas dañadas dificultan la soldadura y pueden arruinar las pistas de la tarjeta madre. Además, utiliza una esponja para limpiar la punta regularmente, sobre todo si ves que acumula residuos.
• Soldadura de estaño: La soldadura de 1 mm es ideal, y aunque no es estaño puro, esta aleación es perfecta para trabajar con estos componentes, ya que se derrite uniformemente y facilita un acabado limpio.
• Flux o pomada de soldadura: Aunque la mayoría de las soldaduras modernas ya vienen con fundente interno, siempre es útil contar con flux adicional para garantizar que la soldadura se derrita homogéneamente.
• Desoldador y cinta para desoldar: Para retirar componentes, estos elementos ayudan a remover soldaduras viejas sin dañar la tarjeta madre.
• Pinzas y cortafrío: Para manipular los componentes pequeños y cortar el exceso de las patillas.

Preparación de la Tarjeta Madre

Antes de comenzar, es esencial identificar los componentes en la tarjeta. En las tarjetas madre modernas, encontramos componentes de dos tipos: los componentes de orificio (también llamados «de hueco») y los componentes de montaje superficial (SMD). Los de orificio suelen tener patillas que atraviesan la tarjeta y se soldan por el otro lado. Este tipo de tecnología permite asegurar el componente dentro del orificio, lo que facilita la soldadura.

Pasos para Soldar Componentes en una Tarjeta Madre

Para este ejemplo, vamos a ver cómo soldar un filtro en la tarjeta madre. En mi experiencia, los filtros y las resistencias suelen ser de los primeros componentes que requieren reemplazo o resoldado en una tarjeta madre.

1. Identificación del componente: Localiza el componente en la tarjeta. La mayoría de las tarjetas cuentan con un diagrama debajo que indica el tipo de componente y su ubicación. Por ejemplo, un filtro estará identificado claramente en el diagrama, permitiendo confirmar su posición y orientación.
2. Preparación para la soldadura: Si el componente tiene soldadura vieja o la zona está oxidada, aplica un poco de soldadura nueva sobre la existente para facilitar la limpieza.
3. Uso del cautín: Coloca la punta del cautín en el orificio donde va el componente y aplica un poco de soldadura. Asegúrate de que la soldadura cubra bien el área sin excederse; demasiada soldadura puede dificultar la instalación de otros componentes.

Desoldado de Componentes

Para reemplazar un componente, primero debemos saber cómo desoldar adecuadamente. Un desoldador o una cinta de desoldar son indispensables para este paso. A continuación, te explico cómo retirar una resistencia de la tarjeta madre:

1. Calentamiento de la soldadura vieja: Coloca el cautín sobre el punto de soldadura del componente hasta que se derrita la soldadura. Si es resistente, añade un poco de soldadura nueva para facilitar el desoldado.
2. Retirar el exceso de soldadura: Con la ayuda del desoldador, absorbe la soldadura derretida hasta que el componente esté libre. Puedes utilizar también la cinta de desoldar para limpiar completamente el área.
3. Extracción del componente: Ayudándote de una pinza o un destornillador, retira con cuidado la resistencia sin hacer demasiada presión, ya que las pistas de la tarjeta pueden dañarse con facilidad.

Colocación y Soldadura de Nuevos Componentes

Una vez que hemos limpiado el espacio y tenemos el componente listo, podemos proceder a soldar el nuevo elemento. Aquí, te muestro el paso a paso usando el ejemplo de un diodo, que es un componente polarizado (con positivo y negativo):

1. Identificación de la polaridad: Verifica el lado positivo y negativo del diodo. Las tarjetas madre suelen marcar la polaridad con una franja para evitar errores.
2. Colocación del componente: Introduce el componente en el orificio correspondiente, asegurándote de que la polaridad sea la correcta.
3. Soldadura final: Sostén el componente en su lugar y aplica soldadura en cada patilla. Revisa que la soldadura esté uniforme y brillante, lo cual indica que está bien adherida y no hay soldadura «fría» (opaca), que podría indicar un mal contacto.

Consejos Finales para una Soldadura de Calidad

Una soldadura de calidad en una tarjeta madre es clave para su durabilidad y funcionamiento. Aquí algunos consejos basados en mi experiencia:

• Evita el exceso de soldadura: Aplica solo lo necesario para evitar puentes de soldadura entre componentes cercanos.
• Temperatura adecuada: Trabaja con un cautín que no exceda los 40W para evitar sobrecalentar las pistas.
• Limpieza y cuidado: Mantén la punta del cautín limpia para mejorar la transferencia de calor. Si el cautín está dañado, considera reemplazarlo, ya que una punta en mal estado afectará la calidad de la soldadura.

Con estas recomendaciones y herramientas, la tarea de soldar y desoldar componentes en una tarjeta madre se vuelve un proceso mucho más sencillo y efectivo. La práctica y la paciencia son claves para obtener buenos resultados, y siempre es importante realizar el trabajo en un ambiente seguro, con buena iluminación y ventilación.

Espero que esta guía te haya sido de ayuda y que puedas aplicar estas técnicas en tus propios proyectos. ¡Feliz soldadura!
