Cómo saber el tamaño de mi Tarjeta Madre
Cuando se trata de armar o actualizar una computadora, uno de los primeros pasos es entender los tamaños de tarjetas madre. La placa base no solo define el tipo de componentes que puedes instalar, sino también el tipo de gabinete en el que cabrá.
Si alguna vez te has preguntado cómo saber el tamaño de tu tarjeta madre y asegurarte de que encaje en tu equipo, estás en el lugar correcto.
Formatos estándar y tamaños de tarjetas madre
Existen varios formatos comunes de tarjetas madre que están estandarizados en la industria. Esto significa que, sin importar la marca, la mayoría de las tarjetas de un mismo formato tendrán las mismas medidas y agujeros de montaje para una compatibilidad sencilla con los gabinetes.

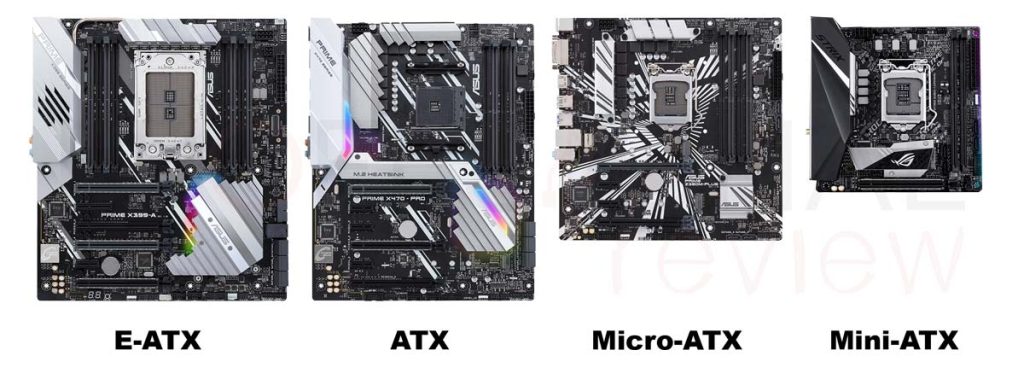

Los principales formatos son E-ATX, ATX, Micro ATX y Mini-ATX. A continuación tienes más especificaciones según el tamaño de la tarjeta madre:
E-ATX
Ideal para sistemas de gama alta, especialmente con doble CPU o múltiples GPU. Este formato es considerablemente más grande, con un ancho que puede superar los 244 mm. En algunos gabinetes, el E-ATX puede tener limitaciones de ancho, especialmente si hay accesorios como SSDs en el lateral.
ATX
El formato más común, especialmente en placas de gama media y alta. Este formato mide típicamente 305 mm de alto y entre 170 mm y 244 mm de ancho. Este tamaño es ideal para placas base de gama media y alta, y aunque algunos modelos ahorran espacio en el ancho, generalmente cumplen con esta medida.
Micro ATX
Más compacto, mide alrededor de 244 mm x 244 mm. Este formato es ideal para gabinetes más pequeños y sigue los mismos estándares de montaje, facilitando la compatibilidad en la mayoría de los casos.
Mini ATX
Este es uno de los formatos más pequeños y mide 170 mm x 170 mm. Este formato es rígido en sus medidas, lo que lo hace ideal para equipos muy compactos, aunque algunos modelos se confunden con formatos como el Micro ATX debido a su tamaño.
Cómo saber el tamaño de mi motherboard
Si quieres identificar el tamaño de tu tarjeta madre sin desmontar tu PC, puedes utilizar herramientas de software. Programas como CPU-Z o Speccy te darán detalles del modelo exacto de tu tarjeta madre, y con esa información puedes buscar sus especificaciones en línea.
🔴 Es importante no solo conocer el modelo, sino también las medidas exactas si estás evaluando la compatibilidad con el gabinete.
Otra opción es verificar directamente en el gabinete y medir la tarjeta madre. Si ves que el ancho está cerca de los 244 mm y el alto es de 305 mm, probablemente sea una ATX.
Las tarjetas más pequeñas suelen ser Micro ATX o Mini ITX. Estas medidas son clave para que puedas asegurarte de que todo encajará en tu equipo sin problemas.
Medidas y compatibilidad con el Gabinete
Para asegurar la compatibilidad de la tarjeta madre con el gabinete, debes considerar dos aspectos principales: el tamaño físico y la posición de los agujeros de montaje. Los agujeros de montaje están estandarizados por formato, lo que garantiza que si el gabinete dice ser compatible con ATX, también lo será con Micro ATX y Mini ITX. Esto es fundamental porque evita problemas de montaje cuando el tamaño de la placa es más compacto.
Si tu gabinete soporta ATX, entonces también podrás instalar tarjetas madre de tamaños más pequeños como Micro ATX o Mini ITX. Sin embargo, si tienes un gabinete diseñado solo para Mini ITX, será difícil (o imposible) montar una placa de mayor tamaño.
Además, algunos gabinetes tienen limitaciones en el ancho para formatos como el E-ATX, debido a la posición de componentes internos como SSDs o ventiladores.
Ejemplos de variaciones en el Tamaño de las Tarjetas Madre
Aunque los formatos de tarjeta madre están estandarizados, algunas marcas lanzan modelos con ligeras variaciones en el ancho o el alto. Por ejemplo:
- Una placa madre Micro ATX puede medir desde 170 mm hasta 244 mm de ancho, lo que puede generar confusión al momento de elegir.
Estas variaciones son particularmente notables en modelos como el ASRock H310M-HDV, que parece Mini ITX, pero en realidad es Micro ATX con medidas de 226 mm x 174 mm.
Si bien estos casos no son la norma, es importante verificarlos para evitar sorpresas. Si planeas instalar una tarjeta madre en un gabinete nuevo, mide bien las dimensiones del gabinete y confirma las medidas de la placa.
Consejos Finales para Elegir la Tarjeta Madre Correcta
A la hora de elegir una tarjeta madre, recuerda verificar primero las especificaciones del gabinete para confirmar que soporte el formato de la placa.
🔴 Un consejo clave es que si el gabinete soporta ATX, puedes instalar también Micro ATX o Mini ITX, ya que los agujeros de montaje son universales dentro de los formatos.
Este punto es esencial para garantizar una experiencia de armado sin problemas y asegurar que los componentes encajen de manera adecuada.
Consejos finales
En conclusión, identificar el tamaño de la tarjeta madre es fácil conociendo los formatos principales y las herramientas adecuadas para verificar su tamaño. Así que antes de comprar o ensamblar una computadora, asegúrate de conocer las dimensiones de tu tarjeta madre y las especificaciones del gabinete para evitar problemas de compatibilidad.
Siguiendo estos pasos, podrás tomar decisiones informadas y construir el equipo perfecto para tus necesidades. ¡Esperamos que esta guía te haya sido útil para entender los tamaños de tarjeta madre! Si tienes alguna otra pregunta, no dudes en preguntar en los comentarios.
